ما هو أنابيب بي
أنبوب PE عبارة عن أنبوب بلاستيكي مصنوع من راتنج البولي إيثيلين، ويتم إنتاجه في عدة تركيبات مثل البولي إثيلين عالي الكثافة، SRTP، بيرت، وأنابيب الألومنيوم والبلاستيك المركبة PERT، كل منها مناسب لمتطلبات الضغط ودرجة الحرارة والتركيب المختلفة. لأن البولي إيثيلين يقاوم التآكل، ويصمد تحت الضغط، ويظل مرنًا أثناء التثبيت، أنبوب بي يتم اختياره عادة لإمدادات مياه الشرب، وتوزيع الغاز، وأنظمة الري، وخطوط أنابيب التعدين، ونقل السوائل الصناعية العامة.
يستعرض هذا الدليل الأنواع الشائعة من أنابيب البولي إيثيلين، وكيفية تحديد الحجم ومعدلات الضغط، ومكان تركيب أنابيب البولي إيثيلين عادةً، والإجابات على الأسئلة التي يطرحها المشترون والقائمون بالتركيب في أغلب الأحيان.

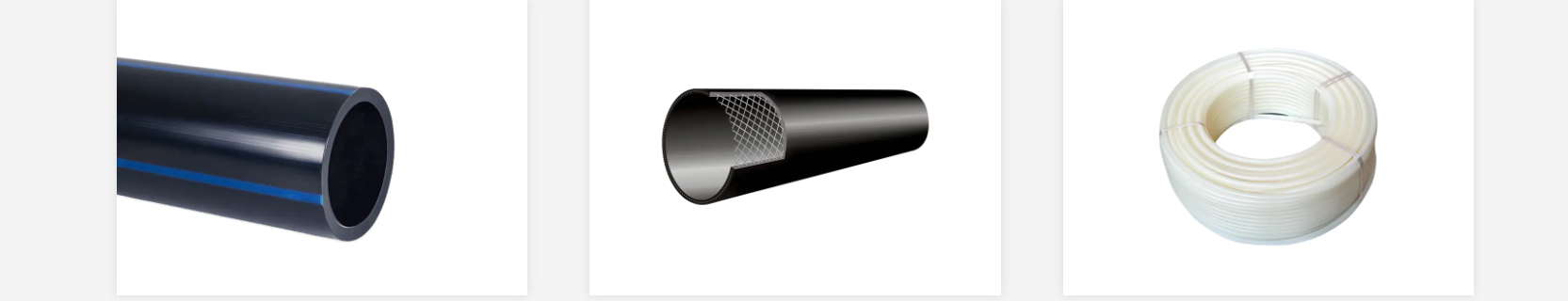

الأنواع الشائعة من أنابيب PE
لا يتم بناء كل أنابيب PE بنفس الطريقة. يتم اختيار أنابيب HDPE وSRTP عمومًا للمشاريع الهندسية الصعبة، بما في ذلك أنظمة الحماية من الحرائق في البناء وخطوط الأنابيب تحت الأرض، نظرًا لأنها تصمد جيدًا تحت الضغط العالي وتقاوم التآكل. تم تصميم الأنابيب المركبة من الألومنيوم والبلاستيك PERT وPERT بشكل أكبر لإمدادات المياه المنزلية، وأنظمة التدفئة الأرضية، وتطبيقات الماء الساخن الأخرى، مما يوفر المرونة والمقاومة لدرجات الحرارة المرتفعة.
| نوع الأنابيب | تطبيق نموذجي |
|---|---|
| أنابيب البولي إيثيلين عالي الكثافة | خطوط الأنابيب تحت الأرض، النقل المائي، المشاريع الهندسية العامة |
| أنبوب SRTP | أنظمة الحماية من الحرائق في البناء والبنية التحتية الحرجة للضغط |
| أنبوب بيرت | إمدادات المياه المنزلية وأنظمة التدفئة الأرضية |
| أنبوب مركب من الألومنيوم والبلاستيك PERT | تتطلب تطبيقات الماء الساخن مرونة إضافية واستقرارًا للأبعاد |
اختيار نوع أنبوب PE النموذجي عبر المشاريع المشتركة
تمثل الأرقام أنماط توزيع المشروعات العامة وهي معروضة للمقارنة التوضيحية فقط.
الخصائص الرئيسية لأنابيب PE
مرونة عالية
تنحني أنابيب البولي إيثيلين وتتحرك حول العوائق أثناء التثبيت بسهولة أكبر من مواد الأنابيب الصلبة، مما يمكن أن يبسط التوجيه حول الهياكل الحالية.
المقاومة الكيميائية
يقاوم أنبوب البولي إيثيلين التآكل الناتج عن مجموعة واسعة من المواد، مما يدعم استخدامه في تطبيقات المياه والري ونقل السوائل العامة.
مقاومة التأثير
تتحمل أنابيب البولي إيثيلين الصدمات أثناء النقل والمناولة والتركيب، مما يقلل من فرصة حدوث تلف قبل وضع الأنبوب في الخدمة.
عمر خدمة طويل
تم تصميم أنابيب PE لتحمل التدهور الناتج عن العوامل البيئية، بما في ذلك التعرض للأشعة فوق البنفسجية وتقلبات درجات الحرارة، مما يدعم عمر التشغيل الطويل بمجرد تركيبه.
أنابيب بي Compared With Traditional Metal Pipe
التقييمات نسبية ومخصصة للمقارنة العامة؛ يختلف الأداء الفعلي حسب درجة المادة وظروف المشروع.
مخطط حجم أنبوب PE ومرجع تصنيف الضغط
يتم وصف حجم أنبوب البولي إيثيلين بالقطر الاسمي، بينما يتم وصف سعة الضغط باستخدام نسبة الأبعاد القياسية، والتي يتم كتابتها عادة باسم SDR. تقارن حقوق السحب الخاصة قطر الأنبوب بسمك الجدار، لذا فإن رقم حقوق السحب الخاصة الأقل يعني جدارًا أكثر سمكًا بالنسبة للقطر ومعدل ضغط أعلى، في حين أن رقم حقوق السحب الخاصة الأعلى يعني جدارًا أرق ومعدل ضغط أقل.
| فئة حقوق السحب الخاصة | أقصى ضغط تشغيل تقريبًا |
|---|---|
| حقوق السحب الخاصة 11 | حوالي 16 بار |
| حقوق السحب الخاصة 13.6 | حوالي 12.5 بار |
| حقوق السحب الخاصة 17 | حوالي 10 بار |
| حقوق السحب الخاصة 21 | حوالي 8 بار |
| حقوق السحب الخاصة 26 | حوالي 6 بار |
أنابيب بي Pressure Rating Chart by SDR Class
القيم المرجعية التقريبية فقط؛ يعتمد تصنيف الضغط الفعلي على درجة الراتنج ودرجة الحرارة وتصميم الأنابيب المحدد.
كيف تؤثر حقوق السحب الخاصة على تصنيف الضغط
ومع زيادة حقوق السحب الخاصة، يقل سمك الجدار بالنسبة لقطر الأنبوب، وينخفض تصنيف الضغط وفقًا لذلك. يعد هذا الاتجاه التنازلي العام نقطة مرجعية مفيدة عند مقارنة خيارات أنابيب البولي إيثيلين للمشروع، لأنه يوضح سبب تحديد الأنابيب ذات الجدران السميكة في كثير من الأحيان لخدمة الضغط العالي.
الاتجاه العام بين فئة حقوق السحب الخاصة وتقييم الضغط
يمثل المحور Y أقصى ضغط تشغيل تقريبي بالبار؛ القيم هي أرقام مرجعية عامة فقط.
حيث يتم استخدام أنابيب PE
يتم تطبيق أنابيب PE عبر مجموعة واسعة من مشاريع المياه والسوائل والصرف الصحي، ويرجع ذلك إلى حد كبير إلى أن المادة تجمع بين المرونة ومقاومة التآكل عبر العديد من التربة والظروف الكيميائية المختلفة.
| التطبيق | الاستخدام النموذجي |
|---|---|
| أنبوب بي for irrigation system | توزيع المياه عبر الحقول الزراعية بأنابيب مرنة مقاومة للتآكل |
| أنبوب بي for agricultural water supply | توفير المياه للمرافق الزراعية وعمليات الثروة الحيوانية |
| أنبوب بي for underground water lines | خطوط توزيع المياه المدفونة التي تتمتع بمقاومة التآكل والمرونة |
| أنبوب بي for mining applications | نقل المياه المعالجة أو الملاط أو المخلفات في عمليات التعدين |
| أنبوب بي for industrial water system | نقل المياه العملية والسوائل الصناعية داخل أنظمة الأنابيب النباتية |
| أنبوب بي for geothermal system | تعميم السوائل من خلال الأنابيب الحلقية الأرضية في أنظمة التدفئة والتبريد الحرارية الأرضية |
| أنبوب بي for drainage system | نقل مياه الأمطار أو مياه الصرف الصحي بعيدًا عن المباني والبنية التحتية |
كيف يتم توصيل أنابيب PE
عادةً ما يتم ربط أقسام أنابيب PE باستخدام واحدة من ثلاث طرق، يتم اختيارها بناءً على حجم الأنبوب، ومتطلبات الضغط، وظروف الموقع.
- الدمج التناكبي، حيث يتم تسخين أطراف الأنابيب وضغطها معًا لتكوين وصلة مستمرة، ويستخدم عادةً للأنابيب ذات القطر الأكبر.
- الصهر الكهربائي، حيث يتم دمج عنصر التسخين المدمج مع سطح الأنبوب، وغالبًا ما يستخدم في المساحات الضيقة أو بأقطار أصغر.
- التركيبات الميكانيكية، التي تربط أقسام الأنابيب دون الانصهار الحراري وغالباً ما تستخدم للإصلاحات أو التوصيلات للصمامات والمكونات الثابتة الأخرى.
كيفية اختيار الحجم الصحيح لأنبوب PE
- تأكد من معدل التدفق والسرعة المطلوبة للتطبيق للمساعدة في تحديد القطر الداخلي المطلوب.
- تحقق من ضغط تشغيل النظام وقم بمطابقته مع فئة SDR ومرجع تصنيف الضغط.
- ضع في اعتبارك بيئة التثبيت، بما في ذلك ما إذا كان سيتم دفن الأنبوب أو كشفه أو استخدامه في نظام الماء الساخن.
- مراجعة التوافق الكيميائي بين السائل المنقول ومواد الأنابيب.
- تأكد من طريقة الاتصال المفضلة، حيث أن كل من الدمج المؤخرة، والانصهار الكهربائي، والتجهيزات الميكانيكية تناسب ظروف الموقع المختلفة.
حول جيانغين هوادا
تنتج شركة Jiangyin Huada مجموعة من منتجات أنابيب PE، بما في ذلك أنابيب الألومنيوم والبلاستيك المركبة HDPE، SRTP، PERT، وPERT، إلى جانب الأصبغة الملونة المستخدمة في صناعة البلاستيك. يتم تطبيق أنابيب HDPE وSRTP بشكل عام في المشاريع الهندسية الصعبة مثل أنظمة الحماية من الحرائق في البناء وخطوط الأنابيب تحت الأرض، في حين تم تصميم أنابيب الألومنيوم والبلاستيك المركبة PERT وPERT لإمدادات المياه المنزلية وأنظمة التدفئة الأرضية وتطبيقات الماء الساخن الأخرى.
وباعتبارها شركة مصنعة لأنابيب PE OEM ومصنعًا لأنابيب PE، تقدم الشركة أنابيب بأحجام مختلفة وتصنيفات ضغط يمكن تعديلها وفقًا لمتطلبات المشروع، ودعم التطبيقات عبر نقل المياه والري وتوزيع الغاز.
الأسئلة المتداولة
س 1: ما هو استخدام أنبوب PE؟
أنبوب بي is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: ما هو الفرق بين أنابيب PE و HDPE
أنابيب HDPE هي نوع محدد عالي الكثافة ضمن عائلة أنابيب PE الأوسع، ويتم اختيارها عمومًا للضغط العالي والتطبيقات الهندسية الأكثر تطلبًا مقارنة بتركيبات PE الأخرى.
Q3: كم من الوقت يستمر أنبوب PE
يعتمد عمر الخدمة على ضغط التشغيل، ودرجة الحرارة، وجودة التركيب، والتعرض البيئي، حيث توفر أنابيب PE المثبتة بشكل صحيح عمرًا تشغيليًا طويلًا في ظل الظروف العادية.
س 4: هل أنابيب البولي ايثيلين آمنة لمياه الشرب
أنبوب بي manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
س 5: ما هي المواد التي تصنع منها أنابيب PE؟
أنبوب بي is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
س 6: كيف يمكنني تحديد حجم أنبوب PE الصحيح
يتم اختيار حجم الأنبوب عمومًا بناءً على معدل التدفق المطلوب، وضغط التشغيل، وبيئة التثبيت، وفئة SDR التي تتوافق مع معدل الضغط المطلوب للمشروع.
س 7: ما هو الضغط الذي يمكن أن تتحمله أنابيب PE
تعتمد سعة الضغط على فئة SDR وقطر الأنبوب، حيث تتراوح معدلات ضغط أنبوب PE الشائعة من حوالي 6 بار إلى 16 بار اعتمادًا على سمك الجدار.
س 8: ما هو حقوق السحب الخاصة في أنابيب البولي ايثيلين
SDR، أو نسبة البعد القياسية، تقارن قطر الأنبوب بسمك الجدار، مع انخفاض رقم SDR يشير إلى جدار أكثر سمكًا ومعدل ضغط أعلى.
س9: هل يمكن استخدام أنابيب PE تحت الأرض؟
أنبوب بي is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
س10: كيف يتم توصيل أنابيب PE؟
أنبوب بي sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
